Optyczne obrazowanie gazów (OGI): kompendium dla biogazowni, biometanowni i składowisk

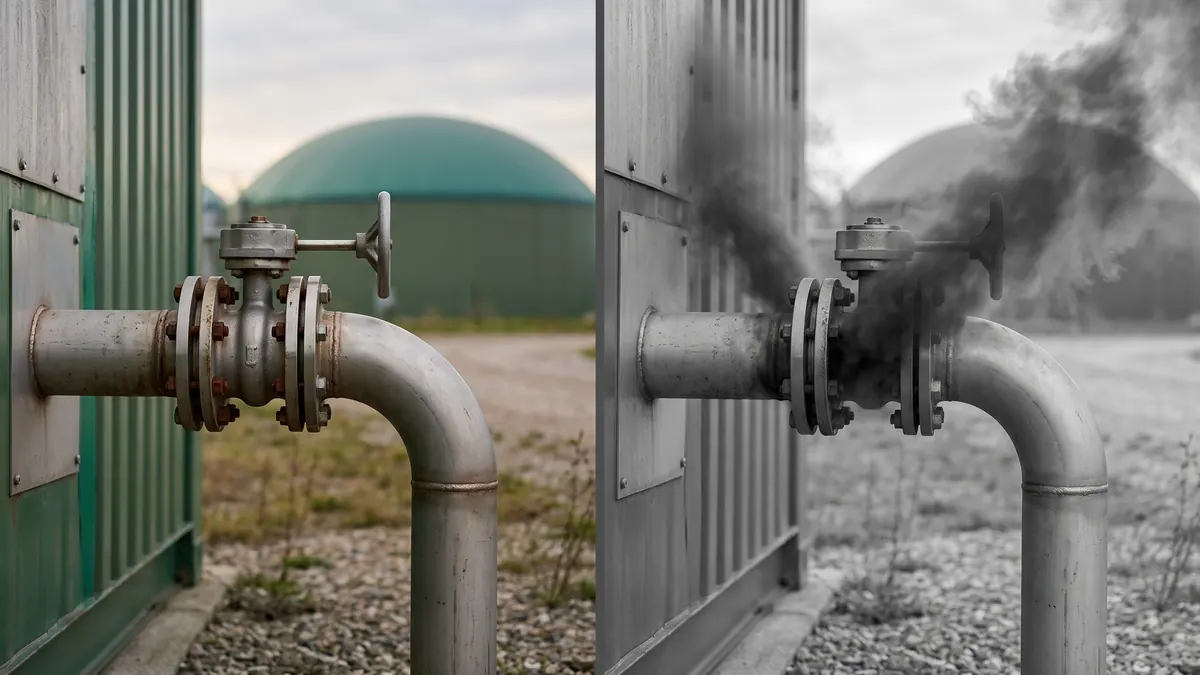

Optyczne obrazowanie gazów (OGI, ang. Optical Gas Imaging) to technika, w której specjalna kamera na podczerwień pokazuje na ekranie niewidzialną chmurę gazu, na przykład metanu, jak smugę dymu; pozwala szybko znaleźć nieszczelności na dużej instalacji, bez zbliżania się do źródła i bez wyłączania procesu. Dla operatorów biogazowni, biometanowni i składowisk jest to jedno z najwygodniejszych narzędzi programu wykrywania i naprawy nieszczelności (LDAR). Ten tekst wyjaśnia, jak OGI działa, czego nie potrafi, ile może zaoszczędzić i jakie przepisy ją dotyczą.

Czym jest OGI i czym różni się od zwykłej termowizji

Zwykła kamera termowizyjna rejestruje promieniowanie podczerwone emitowane przez przedmioty i przelicza je na temperaturę powierzchni. Pokazuje więc, że rura jest gorąca albo że w szafie jest przegrzana szyna. Kamera OGI wykorzystuje ten sam rodzaj detektora, ale ma dodatkowo filtr spektralny, który przepuszcza tylko wąski zakres długości fal, w którym pochłania promieniowanie wybrany gaz.

Efekt jest taki, że obraz nie pokazuje temperatury gazu. Pokazuje, ile promieniowania tła gaz zdążył pochłonąć po drodze do kamery. Tam, gdzie jest chmura gazu, tło wygląda ciemniej lub jaśniej, a ruch smugi widać na filmie. Dlatego do poszukiwania wycieków używa się obrazu w czasie rzeczywistym, a nie pojedynczych zdjęć.

W praktyce kamera OGI daje trzy rzeczy, których nie da zwykły termowizor ani czujnik punktowy:

• widok na odległość: kilka lub kilkanaście metrów od źródła, w tym z miejsc niedostępnych (dachy zbiorników, rurociągi pod sufitem hali);
• szybkość: jeden przegląd obejmuje setki punktów (kołnierze, zawory, przepusty) zamiast pomiaru każdego z osobna;
• dokumentację: nagranie wideo wycieku z lokalizacją i czasem.

Jak to działa: fizyka bez wzorów

Każda cząsteczka gazu pochłania podczerwień tylko w ściśle określonych „kolorach” (długościach fal), zależnych od budowy cząsteczki. Metan pochłania silnie w kilku pasmach. Według pracy przeglądowej z 2026 r. są to: pasmo krótkofalowe 2,31–2,39 µm, pasmo średniofalowe (MWIR) 3,2–3,55 µm, w którym drgają wiązania węgiel–wodór, oraz pasmo długofalowe (LWIR) 7,2–8,3 µm.

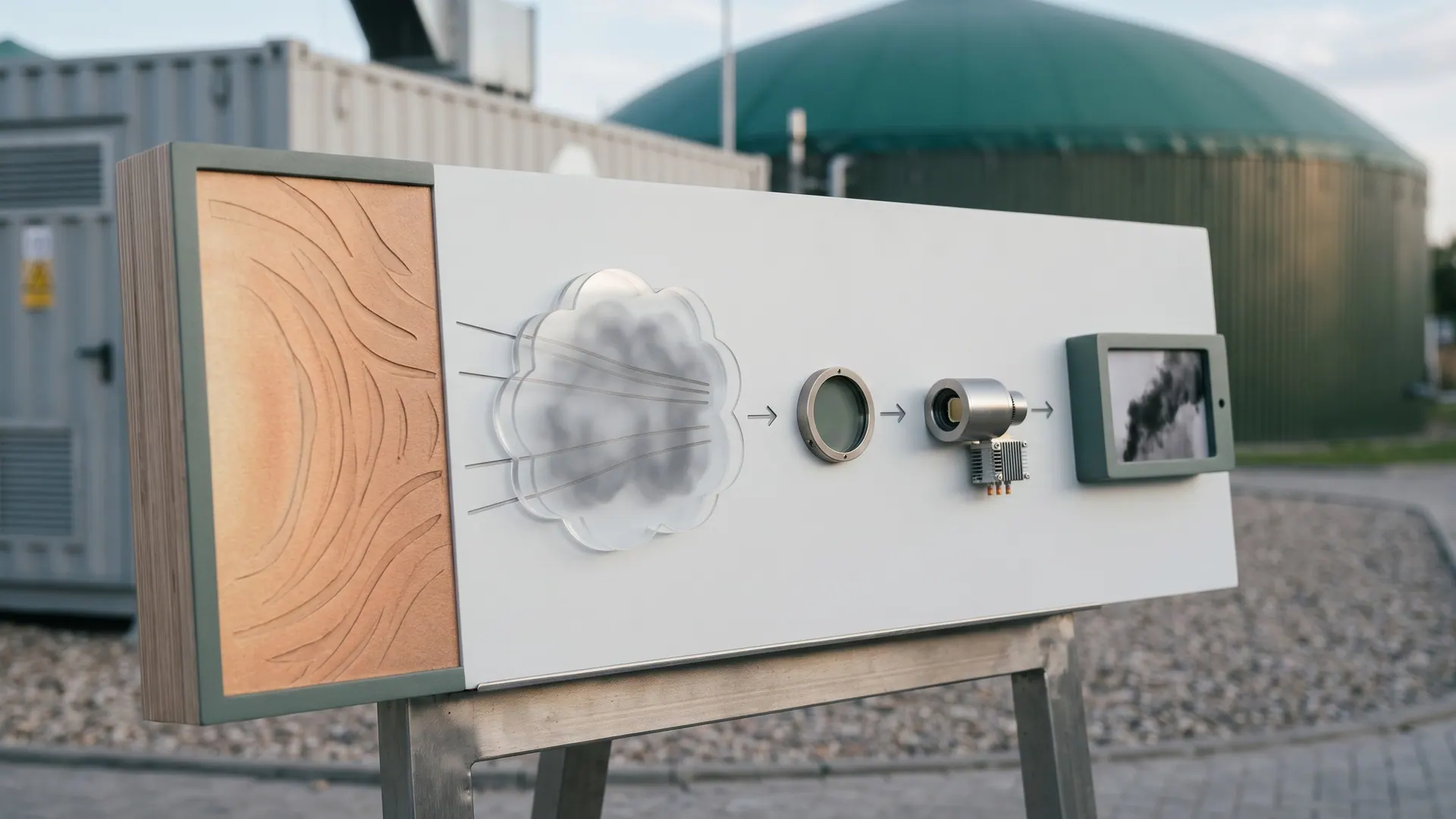

Schemat działania jest następujący:

1. Za potencjalnym wyciekiem jest tło (ziemia, ściana, niebo), które samo promieniuje podczerwień.
2. Promieniowanie przechodzi przez chmurę gazu, a gaz pochłania te długości fal, które „lubi”.
3. Filtr w kamerze odcina wszystko poza pasmem gazu.
4. Detektor widzi różnicę: miejsce z gazem jest ciemniejsze lub jaśniejsze niż okolica.

Pasma, filtry i rodzaje kamer

Kamery chłodzone mają detektor schłodzony do niskiej temperatury i wbudowany wąski filtr przepuszczający 3,2–3,55 µm. To rozwiązanie jest najczulsze na metan i inne węglowodory i dlatego dominuje w przeglądach LDAR. Kamery niechłodzone (mikrobolometryczne) pracują w szerokim paśmie długofalowym 6,5–14 µm, a w zastosowaniu do metanu używa się filtra około 7,0–8,75 µm. Są tańsze i nie wymagają chłodzenia, więc nadają się do pracy ciągłej przez wiele lat, ale mają gorszą czułość: w jednym z porównań próg wykrywalności (NECL) przy różnicy temperatur 10 K wynosił 14 ppm·m dla kamery chłodzonej i 105 ppm·m dla niechłodzonej.

Dla gazów pochłaniających w zakresie około 10 µm sytuacja jest odwrotna. Według badania opartego na bazie widm HITRAN sześciofluorek siarki (SF₆) ma pojedynczy pik przy 10,57 µm, a amoniak (NH₃) piki przy 10,35 i 10,73 µm. Do tych gazów potrzebne są kamery nastawione na pasmo długofalowe wokół 10,3–10,7 µm, a nie typowa kamera „do metanu”.

Co decyduje o tym, czy smugę widać

Kamera nie widzi gazu, tylko kontrast. Na kontrast wpływa kilka czynników:

• Różnica temperatur gazu i tła (ΔT). Gdy gaz ma temperaturę tła (ΔT bliskie zera), kontrast zanika. Badania wskazują, że lepiej widać gaz cieplejszy od tła niż zimniejszy, a najlepszym tłem jest zimne, czyste niebo. Appendix K (pkt 6.1.2) wymaga, by kamera dała wykrywalny obraz emisji metanu 19 g/h (oraz n-butanu 29 g/h lub propanu 22 g/h) z odległości 2,0 m przy ΔT = 5,0 °C i spokojnym wietrze (ok. 1 m/s lub mniej); to wymóg specyfikacji kamery potwierdzany jednorazowo, a nie gwarancja wykrycia takiego wycieku w terenie.
• Tło. Jednolite, twarde tło (beton, ściana) sprzyja wykrywaniu. Gęsta roślinność, połyski i odbicia utrudniają, a w badaniu eksperymentalnym kilka uwolnień w ogóle nie dało się ocenić ilościowo z powodu zachmurzenia lub chwastów w tle.
• Odległość. To według modelu z 2017 r. najważniejszy parametr: z 10 m można wykryć ponad 80% emisji w symulowanej lokalizacji, ale próg wykrywalności rośnie szybko wraz z dystansem (zależność potęgowa).
• Wiatr. Silny wiatr rozrzedza i rozciąga smugę, zanim zdąży utworzyć wyraźny obraz. Dlatego warunki odniesienia w protokołach (np. Appendix K) zakładają wiatr rzędu 1 m/s lub mniej, a w badaniu QOGI wyniki były lepsze przy bardzo słabym wietrze.
• Wilgotność i inne gazy w powietrzu. Para wodna pochłania podczerwień w części zakresu i zakłóca detekcję w kamerach szerokopasmowych, a silnie absorbujące gazy (amoniak, propylen) potrafią „nasycić” absorpcję, co utrudnia ocenę ilości.
• Skład gazu. Obraz tworzy metan (i inne węglowodory). Biogaz zawiera zwykle około 50–65% metanu, resztę stanowi CO₂, więc smuga jest słabsza niż przy czystym gazie ziemnym. W modelu z 2017 r. próg wykrywalności był niższy dla gazu zawierającego znaczną frakcję cięższych węglowodorów.

Jakie gazy można zobaczyć

Wybór kamery wyznacza, jakie gazy zobaczysz. Poniższa tabela porządkuje najważniejsze przypadki; dla każdego urządzenia sprawdź pasmo w dokumentacji.

Dwie uwagi praktyczne. Po pierwsze, w biogazowni kamera „do metanu” pokazuje także inne węglowodory, nie pokaże natomiast CO₂ (inne pasmo); siarkowodór zwykle monitoruje się czujnikami. Po drugie, widoczność zależy od ilości gazu w polu widzenia (stężenie razy długość drogi, ppm·m), a nie od samego stężenia przy źródle.

Rodzaje systemów OGI

Kamery ręczne chłodzone to standard przeglądów LDAR. Operator przechodzi po instalacji z kamerą i filmuje potencjalne źródła, a smugi nagrywa wraz z kontekstem. Chłodzone kamery MWIR oferują najwyższą czułość i są wybierane do dokładnej lokalizacji wycieku.

Kamery niechłodzone są tańsze i trwalsze, a ich czułość na metan jest niższa. Sprawdzają się w stałych instalacjach, bo nie wymagają chłodnicy detektora i według pracy przeglądowej mogą pracować w trybie 24/7 przez lata.

Systemy stacjonarne (monitoring ciągły) to kamery na maszcie lub ścianie, patrzące na wybrany fragment instalacji: zbiornik, stację redukcyjną, pochodnię. Wykrywają nieszczelności w czasie zdarzenia (np. wypuszczenie gazu przez zawór), a nie raz w roku, i mogą wysłać alarm. Wymagają jednak dobrego ustawienia pola widzenia i ograniczają się do obserwowanego obszaru.

Drony z kamerą OGI pozwalają przejrzeć duże powierzchnie (składowisko, lagunę, rozległą biogazownię) i miejsca trudno dostępne. Nośnikiem bywa kamera chłodzona MWIR. Ograniczają je pogoda (wiatr, deszcz), prawo lotnicze, wagi sprzętu i to, że z pozycji nad obiektem tło (ziemia) bywa mniej korzystne niż niebo. Modelowanie z 2017 r. wskazuje, że detekcja przy tle nieba lub niskiej emisyjności jest skuteczniejsza niż z góry.

Ilościowe OGI (QOGI) i jego ograniczenia

Zwykła kamera OGI odpowiada na pytanie „gdzie?”. Ilościowa odmiana (QOGI) próbuje odpowiedzieć też na pytanie „ile?”. Oprogramowanie wylicza dla każdego piksela smugi tzw. ścieżkowe stężenie (ppm·m) na podstawie kontrastu względem tła i szacuje natężenie wycieku, uwzględniając prędkość wiatru.

Wyniki kontrolowanych badań są obiecujące, ale zachowawcze. W teście single-blind (jednostronnie zaślepionym) 357 pomiarów dla uwolnień 0,1–2,9 kg CH₄/h dało taki obraz: 75% pomiarów mieściło się w czynniku 3 od wartości rzeczywistej (błąd od −67% do +200%), a pojedyncze błędy sięgały od −90% do +831%. Dokładność rosła z natężeniem wycieku, przy czystym niebie jako tle i przy bardzo słabym wietrze (≤1 mph, czyli ok. 0,45 m/s), a uśrednianie z kilku pozycji kamery zawężało błąd. Dlatego QOGI traktuje się jako szacunek rzędu wielkości do priorytetyzacji napraw, a nie jako pomiar rozliczeniowy.

Czego OGI nie potrafi

• Nie podaje stężenia ani natężenia bez QOGI. Widać smugę, ale nie wiemy, czy ucieka 5 g/h, czy 500 g/h.
• Gubi małe wycieki w złych warunkach. W testach z 2018 r. mediana wykrywalności (50% szans) dla popularnej kamery wynosiła ok. 20 g CH₄/h z odległości 6 m, czyli według autorów o rząd wielkości więcej niż wcześniejsze szacunki. Wykrywalność spada potęgowo z dystansem.
• Nie widzi gazów bez pasma w zakresie kamery (wodór, azot, tlen; CO₂ i H₂S w kamerze do metanu).
• Zależy od warunków pogodowych i tła. Przy małym ΔT, silnym wietrze lub złożonym tle ryzyko przeoczenia rośnie.
• Nie zastępuje oceny człowieka. Interpretacja obrazu (para wodna, ciepłe powietrze z komina, ruchy pyłu) wymaga doświadczenia.

Autorzy badania z 2018 r. wiążą te wyniki z polityką ograniczania emisji: wskazują, że krańcowa korzyść z okresowych przeglądów oceniana w warunkach rzeczywistych maleje w miarę poprawy czułości wykrywania. Dla praktyki można stąd wyciągnąć ostrożny wniosek (nasza interpretacja): wykrywanie dużych nieszczelności jest ważniejsze niż gonienie za każdym gramem.

OGI na tle innych metod

Najlepszy program łączy kilka z nich: OGI do przeglądu i lokalizacji, detektor lub sniffing do potwierdzenia i weryfikacji naprawy, a pomiar całej instalacji raz na jakiś czas do sprawdzenia, czy suma strat się zgadza. W Europie dla emisji niezorganizowanych LZO istnieją normy: EN 15446 (pomiary stężenia przy źródle i przeliczanie na emisję) oraz EN 17628 (metody wyznaczania rozproszonych emisji LZO, w tym OGI, lidar DIAL i inne).

Zastosowania w biogazowni i biometanowni

Pomiary w różnych krajach nie zostawiają złudzeń: ucieczki są realne i mierzalne. W badaniu 23 biogazowni (metoda znacznika) straty wynosiły od 0,4% do 14,9% produkcji metanu, średnio 4,6%; w biogazowniach rolniczych średnio 2,4%, a w oczyszczalniowych 7,5%. Natężenie emisji mieściło się w przedziale 2,3–33,5 kg CH₄/h, a większe obiekty traciły zwykle mniej. W niemieckim badaniu 65 instalacji małe biogazownie traciły średnio ok. 8,8%, a średnie, duże i uszlachetniające 2,9–4,3%.

OGI nie wykryje wszystkich tych strat (część to emisje z magazynów pofermentu i niespalony metan w spalinach), ale pomaga zidentyfikować te, które da się naprawić od ręki.

Typowe miejsca wycieków

• Dach membranowy zbiornika fermentacyjnego lub magazynu gazu: mocowania, szwy, przepusty, uszczelnienia. W badaniu dwóch biogazowni rolniczych straty z nieszczelności i odpowietrzania w jednym obiekcie spadły z 3,8% do 0,6% po naprawie membrany kopuły.
• Zawory nadciśnieniowe (upustowe) zbiorników gazu: otwierają się przy zbyt wysokim ciśnieniu gazu. W pomiarach z dwóch niemieckich biogazowni rolniczych strata przez zawór wyniosła 0,06% w jednej instalacji i 3,6–3,9% w drugiej (452 zadziałania w 66 dni w sezonie letnim), a autorzy wiążą emisje przede wszystkim ze stanem pracy instalacji i dostępnością automatycznej pochodni, a także z ciśnieniem atmosferycznym.
• Armatura, kołnierze, uszczelnienia pomp i dmuchaw, odwadniacze na instalacji gazowej.
• Pochodnia: wyciek przy zapłonie i wygaszeniu płomienia (niespalony gaz).
• Stacje uszlachetniania i wtłaczania: układy sprężania i osuszania, odpowietrzenia, zawory regulacyjne i armatura.
• Magazyn pofermentu: tu OGI pomaga mniej, bo emisje powstają na powierzchni i bywają rozproszone. W badaniu dwóch biogazowni rolniczych magazyn pofermentu był największym źródłem strat (5,8% i 10,7%).

Podstawy strat metanu i sposoby ich ograniczania opisujemy w poradniku Straty metanu i emisje fugitywne w biogazowni; o planie działania na wypadek awarii piszemy w wpisie Plan awaryjny biogazowni: wyciek, pożar, przelanie, awaria zasilania.

Inne obiekty

• Składowiska odpadów: kontrola odgazowania, studni, rurociągów gazu i powierzchni; do przeglądu dużego terenu przydają się drony.
• Oczyszczalnie ścieków: komory fermentacyjne, zbiorniki gazu, instalacje gazowe.

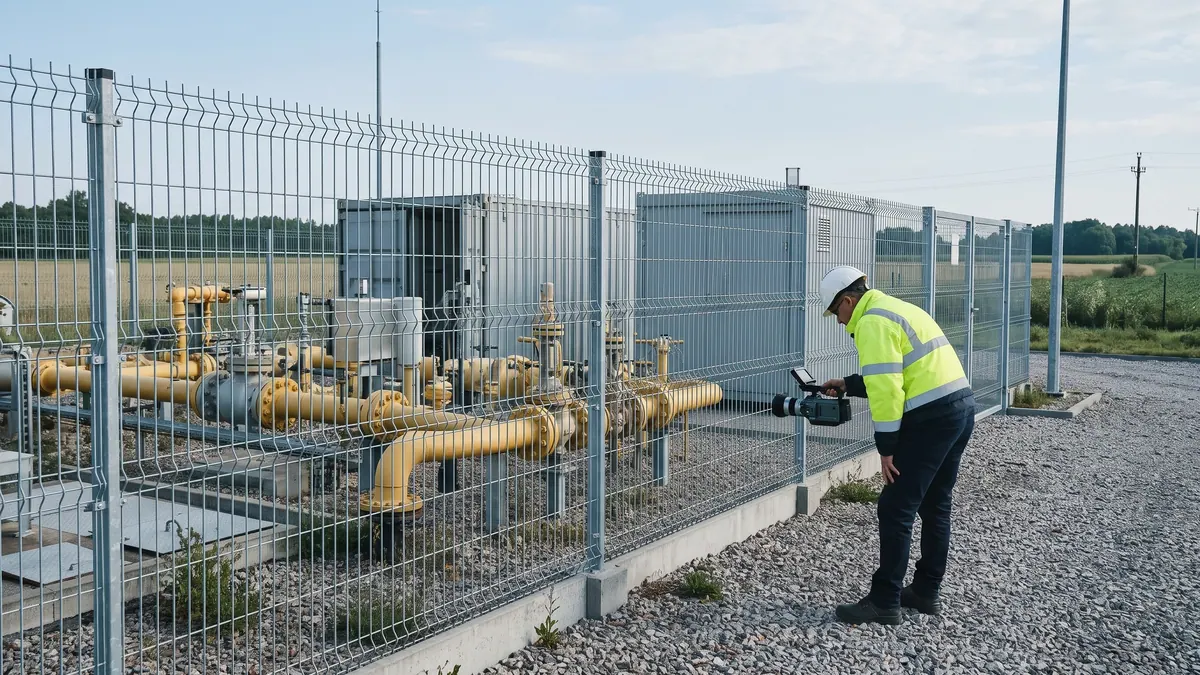

• Sieci i stacje gazowe: kołnierze, zawory, stacje redukcyjne, punkty wtłaczania biometanu.
• LNG i bio-LNG: instalacje skraplania, zbiorniki, stacje załadunku; różnica temperatur między zimnym gazem a otoczeniem może sprzyjać kontrastowi, ale zależy to od warunków.
• Rafinerie i przemysł chemiczny: klasyczne pole zastosowań OGI w programach LDAR (wyjaśniamy to w sekcji o normach).
• Energetyka: wycieki SF₆ z rozdzielnic i wyłączników, ważne ze względu na bardzo wysoki potencjał ocieplenia tego gazu.
• Chłodnictwo: instalacje amoniakalne i na czynniki fluorowane.

Korzyści wdrożenia

1. Mniej utraconego metanu i emisji: jak to policzyć

Metan to produkt, który sprzedajesz lub spalasz w CHP. Każda strata to utracona energia i emisja gazu cieplarnianego. Rachunek jest prosty:

Strata (m³ CH₄/rok) = produkcja CH₄ (m³/rok) × udział strat (udział odnosi się do wyprodukowanego metanu, nie do całego biogazu) Energia (MWh) = strata × ok. 9,97 kWh/m³ (dolna wartość opałowa metanu w warunkach normalnych) ÷ 1000 Masa (t CH₄) = strata × ok. 0,72 kg/m³ ÷ 1000 Emisja (t CO₂e) = masa CH₄ × GWP₁₀₀; przyjęto 27,0 (IPCC AR6 WG1, rozdz. 7, tab. 7.15, metan niekopalny, bo metan z biogazu ma pochodzenie biogeniczne; dla metanu kopalnego, np. z gazu ziemnego, tabela podaje 29,8; niepewność obu wartości to ±11)

Przykład poglądowy (liczby hipotetyczne, nie dane żadnej instalacji): biogazownia produkuje 500 Nm³/h biogazu o zawartości 55% metanu i pracuje 8000 godzin w roku.

• Produkcja metanu: 500 × 0,55 × 8000 = 2 200 000 m³ CH₄/rok.
• Strata 1% wyprodukowanego metanu: 22 000 m³ CH₄, czyli ok. 219 MWh energii i ok. 15,8 t metanu.
• Przy założonej poglądowo cenie 300 zł/MWh to ok. 65 800 zł rocznie.
• Emisja: 15,84 t × 27,0 = ok. 428 t CO₂e rocznie (przy GWP₁₀₀ = 29,8 byłoby to ok. 472 t).
• Strata 2,4% (średnia dla biogazowni rolniczych z badania 23 instalacji) to już ok. 526 MWh i ok. 158 000 zł rocznie przy tej samej cenie założonej.
• Pojedyncza nieszczelność o natężeniu 1 kg CH₄/h, niezauważona przez cały rok, to ok. 8,76 t metanu, ok. 12 200 m³, ok. 121 MWh i ok. 36 400 zł przy cenie założonej. Dla porównania wyciek na granicy wykrywalności OGI (20 g/h) to w skali roku zaledwie ok. 2,4 MWh.

Wniosek: opłaca się łapać duże, a nie najmniejsze wycieki, a przegląd OGI zwraca się zwykle jednym wykrytym i naprawionym „superemiterem”. Cena energii, wartość świadectw pochodzenia czy koszt uprawnień zależą od kontraktów, więc podstaw własne liczby.

2. Bezpieczeństwo

Biogaz i biometan tworzą z powietrzem mieszaniny wybuchowe. OGI pozwala sprawdzić miejsca, do których wejście jest niewskazane lub niewygodne, z odległości, bez zbliżania twarzy do zaworu i bez zdejmowania obudów. Samo urządzenie w strefie zagrożenia wybuchem musi mieć odpowiednie dopuszczenie, a procedury strefy Ex obowiązują nadal; w razie wątpliwości sprawdź dokumentację kamery i instrukcję obiektu. Każda znaleziona nieszczelność zmniejsza też ryzyko powstania atmosfery wybuchowej.

3. Szybkość

Kamera przeszukuje obiekt w tempie marszu. Pomiar detektorem przenośnym wymaga podejścia do każdego punktu osobno, a kamera obejmuje wzrokiem wiele punktów naraz. Dla dużych kompleksów (biometanownia z uszlachetnianiem, sprężarkownią i stacją wtłaczania) to różnica między kontrolą, która się odbywa, a kontrolą, która jest odkładana.

4. Dokumentacja dla serwisu, ubezpieczyciela i audytu

Nagranie smugi, lokalizacja, data, warunki pogodowe i potwierdzenie naprawy tworzą ślad, który przyda się serwisowi (co naprawić), ubezpieczycielowi i audytorowi (że instalacja jest utrzymywana w należytym stanie) oraz inwestorowi lub bankowi finansującemu.

5. Wymagania prawne i umowne

Dla większości biogazowni w UE obowiązek przeglądu OGI nie wynika wprost z przepisów (patrz niżej), ale może wynikać z pozwolenia, umowy z odbiorcą lub operatorem sieci, warunków finansowania albo z wymogów certyfikacji.

Regulacje i normy: stan uczciwie

Rozporządzenie (UE) 2024/1787 (rozporządzenie metanowe)

Rozporządzenie weszło w życie w 2024 r. Zgodnie z art. 1 ust. 2 stosuje się do: poszukiwania i wydobycia ropy i gazu kopalnego oraz zbierania i przetwarzania gazu kopalnego; zamkniętych i opuszczonych odwiertów; przesyłu i dystrybucji gazu ziemnego (z wyłączeniem układów pomiarowych u odbiorców końcowych), magazynów podziemnych i instalacji LNG; oraz kopalni węgla. W tekście aktu nie ma słów „biogaz” ani „biometan”.

Co z tego wynika dla branży:

• Biogazownia lub biometanownia jako wytwórca: rozporządzenie nie nakłada na nią obowiązków LDAR wprost. Czy i w jakim zakresie jego wymogi obejmą elementy infrastruktury łączące wytwórcę z siecią, zależy od interpretacji przepisów i od operatora; w razie wątpliwości warto zapytać operatora sieci i prawnika.
• Operatorzy przesyłu, dystrybucji, magazynów i LNG: tak, dla nich rozporządzenie określa harmonogramy kontroli LDAR.
• Dobra praktyka: stosowanie podobnych zasad w biogazowni jest rozsądne i coraz częściej oczekiwane przez finansujących.

Najważniejsze zasady LDAR z rozporządzenia, dla kontekstu:

• Operator składa program LDAR organom do 5 maja 2025 r. (istniejące obiekty; dla nowych w ciągu 6 miesięcy od rozpoczęcia pracy), a pierwszy przegląd typu 2 wykonuje najpóźniej do 5 sierpnia 2025 r.
• Rozróżnia dwa typy przeglądów. Typ 1: naprawa elementów emitujących co najmniej 7000 ppm lub 17 g CH₄/h; typ 2 (czulszy): co najmniej 500 ppm lub 1 g CH₄/h dla elementów nadziemnych (inne progi dotyczą m.in. elementów podziemnych i morskich).
• Naprawa ma nastąpić natychmiast po wykryciu; jeśli to niemożliwe, pierwszą próbę podejmuje się najpóźniej po 5 dniach, a zakończenie w ciągu 30 dni od wykrycia.
• Minimalne częstotliwości (załącznik I): np. dla stacji regulacyjno-pomiarowych i tłoczni typ 1 co 4 miesiące, typ 2 co 8 miesięcy; dla stacji zaworowych odpowiednio co 9 i 18 miesięcy. Dla sieci o ciśnieniu projektowym do 16 bar (typ 2) są to 9 miesięcy dla stacji regulacyjno-pomiarowych i 21 miesięcy dla zaworowych; dla pozostałych elementów typ 1 co 6, typ 2 co 12 miesięcy.
• Rozporządzenie nie wskazuje OGI z nazwy; wymaga stosowania najlepszych dostępnych technologii zgodnych ze specyfikacją producenta, a technologie zaawansowane wymagają zatwierdzenia organu w ramach programu LDAR. Komisja miała określić szczegóły (granice detekcji i techniki) w akcie wykonawczym oraz normach; sprawdź ich aktualny stan.

Według doniesień prawniczych i prasowych (stan na 31.10.2026; nie sprawdzaliśmy dokumentów pierwotnych) trwa procedura przesunięcia niektórych terminów dotyczących importerów i raportowania intensywności metanu: Komisja zaproponowała opóźnienie o rok, a Parlament Europejski poparł 22.10.2026 dłuższe opóźnienie, więc wynik nie jest przesądzony. Wątek ten dotyczy importerów i producentów paliw kopalnych, nie obowiązków LDAR opisanych niżej. Szerzej o rozporządzeniu piszemy w wpisie Rozporządzenie metanowe UE 2024/1787: obowiązki dla sektora energii i biogazu.

EN 17628 i EN 15446

EN 17628:2022 (CEN/TC 264) określa metody wyznaczania rozproszonych emisji LZO z zakładów przemysłowych, m.in. petrochemii i rafinerii, i obejmuje obok OGI także lidar DIAL, SOF, korelację znacznika i modelowanie odwrotne (rozpraszania). Według opisów w katalogach norm metody walidowano na obiektach lądowych (petrochemia, rafinacja, przemysł chemiczny, przetwórstwo i magazynowanie gazu ziemnego), głównie dla LZO niemetanowych; norma nie przesądza zastosowania w biogazowni. Uzupełnia ją EN 15446, która opisuje pomiar stężenia przy źródle i przeliczanie na emisję dla pojedynczych elementów (zawory, kołnierze, uszczelnienia). Obie dotyczą LZO w przemyśle, nie biogazowni jako takiej, ale są punktem odniesienia dla zasad pracy.

BAT/BREF

W konkluzjach BAT dla rafinacji ropy i gazu (decyzja 2014/738/UE) technika BAT 6 zaleca monitoring rozproszonych LZO z całej instalacji przy użyciu: metod sniffingu z krzywymi korelacji, technik OGI oraz okresowo walidowanych obliczeń z współczynników emisji; DIAL i SOF stanowią uzupełnienie. To jeden z mocnych dowodów, że OGI jest uznaną techniką, a nie nowinką.

USA: EPA OOOOa/OOOOb i Appendix K jako punkt odniesienia

W USA przepisy EPA dla sektora ropy i gazu (NSPS OOOOb, skuteczne od 7 maja 2024 r.) przewidują okresowe przeglądy OGI: półroczne dla wielootworowych lokalizacji odwiertów, kwartalne dla większych obiektów produkcyjnych i tłoczni (plus przeglądy zmysłowe AVO, w tłoczniach comiesięczne) oraz roczne dla Alaska North Slope. Appendix K to protokół techniczny OGI (wymagania dla kamery, szkolenie i audyt operatora, tzw. operating envelope); stosuje się go tam, gdzie odwołuje się do niego konkretny przepis. Nie jest to metoda pomiaru natężenia wycieku. Wymienione zasady to tylko punkt odniesienia; nie obowiązują w UE.

Biometan, certyfikacja i ślad węglowy

W metodyce redukcji emisji gazów cieplarnianych z RED II (dyrektywa 2018/2001, załącznik VI) wartości domyślne dla biometanu rozróżniają m.in. pofermentat otwarty i zamknięty oraz spalanie off-gazu z uszlachetniania. Zamknięty magazyn oznacza zbiornik gazoszczelny, z którego biogaz jest odzyskiwany, i dla niego nie przypisuje się dodatkowej emisji. Wpływ strat metanu na wynik dla konkretnej instalacji wyliczasz więc metodyką GHG; dobrze udokumentowane niskie straty ułatwiają obronę wyniku. Nie twierdzimy, że systemy certyfikacji wymagają OGI; sprawdź wymagania wybranego systemu (np. ISCC lub REDcert) i swojej jednostki certyfikującej. Metodykę opisujemy w wpisie Redukcja emisji GHG w RED II: progi, wartości domyślne, obliczenia.

Przegląd LDAR z OGI krok po kroku

1. Przygotowanie i inwentaryzacja. Spisz punkty potencjalnych wycieków (zawory, kołnierze, przepusty, zbiorniki, zawory bezpieczeństwa, pochodnia) i nadaj im numery. Zaplanuj trasę.
2. Warunki. Wybierz dzień ze słabym wiatrem, dobrym kontrastem (słońce nie powinno bić prosto w obiektyw) i możliwie czystym tłem. Zanotuj temperaturę, wiatr, zachmurzenie.
3. Weryfikacja kamery. Sprawdź działanie kamery i zakres (filtr dla metanu); zwróć uwagę na komunikaty o kalibracji.
4. Skanowanie. Przejdź instalację, filmując każdy punkt z kilku kątów i z odległości właściwej dla kamery i obiektu. Przy dachach zbiorników patrz pod różnymi kątami do tła.
5. Potwierdzenie. Wykrytą smugę nagraj, zlokalizuj źródło i w razie potrzeby sprawdź detektorem przenośnym (stężenie przy źródle). Odróżnij wyciek od pary wodnej i ciepłego powietrza.
6. Klasyfikacja. Przypisz priorytet (duży/mały wyciek, ryzyko dla bezpieczeństwa, wartość strat).
7. Naprawa. Ustal termin: rozporządzenie metanowe dla swoich adresatów wymaga naprawy natychmiast lub próby w 5 dni i zakończenia w 30 dni; dla biogazowni rekomendujemy ten sam schemat jako wzór (rekomendacja, nie wymóg prawny). Do naprawy używaj procedur bezpiecznych (opróżnienie do pochodni zamiast do atmosfery).
8. Weryfikacja po naprawie. Powtórz kontrolę OGI lub detektorem i zapisz wynik.
9. Raport. Zapisz: datę, warunki, listę punktów, zdjęcia/wideo, wyniki, naprawy, terminy i osoby odpowiedzialne.

Jak często

Przepisy UE nie ustalają interwału dla biogazowni. Rekomendacja redakcji (nie wymóg i nie wynik badań) to następujący schemat: pełny przegląd raz w roku, kontrola punktów krytycznych (membrany, zawory bezpieczeństwa, pochodnia) częściej, np. co kwartał lub po awariach i remontach, oraz natychmiastowa kontrola po sygnałach niezgodności bilansu gazu. Dla stacji regulacyjno-pomiarowych objętych rozporządzeniem metanowym obowiązują wspomniane wyżej interwały. Częstotliwość najlepiej ustalić na podstawie analizy ryzyka i pierwszych wyników.

Kto może wykonywać i jak się szkolić

Przegląd może wykonać własny pracownik lub firma usługowa. Nie znamy przepisu krajowego, który wymagałby odrębnej licencji na obsługę kamery OGI (nie przeprowadzaliśmy pełnego przeglądu prawa, więc w razie wątpliwości zapytaj prawnika lub urząd), ale wiarygodność wyników zależy od przeszkolenia. Producenci i ośrodki szkoleniowe oferują kursy z obsługi kamer i interpretacji obrazu (oferują je m.in. producenci sprzętu i niezależne ośrodki), a kwalifikacje personelu termografii opisuje norma ISO 18436-7 (dotyczy termografii ogólnie, nie OGI). Protokół EPA Appendix K opisuje szkolenie i audyt operatorów OGI, co jest użytecznym wzorcem dla własnych procedur. Rekomendujemy też, by operator znał specyfikę biogazowni (strefy Ex, instalacje gazowe).

Wybór między własnym sprzętem a usługą oraz informacje o rynku omawiamy osobno: Technologie i rozwiązania OGI, Producenci i dystrybucja OGI w Polsce oraz OGI: wdrożenie, zakup czy usługa.

Dokumentowanie

Dobry rekord kontroli zawiera: identyfikator punktu, nagranie, czas i miejsce, warunki pogodowe, typ kamery i ustawienia, wynik potwierdzenia (jeśli był), przypisaną naprawę, datę naprawy i wynik ponownej kontroli. Takie zapisy ułatwiają rozmowę z ubezpieczycielem i audytorem oraz pozwalają zobaczyć, czy liczba wycieków maleje z roku na rok.

Podsumowanie

OGI nie jest cudownym urządzeniem, ale sprawdzonym narzędziem: pozwala szybko znaleźć duże wycieki metanu, zadokumentować je i naprawić, zanim kosztują tysiące złotych rocznie. Jego ograniczenia (brak stężenia, wrażliwość na warunki, brak widoczności części gazów) trzeba znać i uzupełniać innymi metodami. W biogazowni najwięcej wniosą: dach i membrany, zawory bezpieczeństwa, pochodnia i stacja uszlachetniania, a obowiązek prawny wynika raczej z umów i finansowania niż z rozporządzenia metanowego, które dotyczy przede wszystkim paliw kopalnych i infrastruktury gazu ziemnego.

Tekst ma charakter informacyjny i nie stanowi porady prawnej ani technicznej. Przed decyzją inwestycyjną lub formalną sprawdź aktualne brzmienie przepisów oraz wymagania swojego operatora sieci, organu i systemu certyfikacji. Obrazy w artykule to ilustracje poglądowe wygenerowane przez AI, nie rzeczywiste nagrania.
